點選擇該產品安裝說明 (線上查閱 與下載)

類型

開啟下載

Youtube 網上教學影片

可移式 輕鋼架吊鈎   R-A型、R-D型、R-E型、R-F型、R-G型 安裝方式

線上查閱 JPG 下載
可移式 輕鋼架吊鈎   R-B型、R-C型 安裝方式 線上查閱 JPG 下載
可移式 輕鋼架吊鈎  L板 安裝方式 線上查閱 JPG 下載
可移式 輕鋼架吊鈎  附件H 安裝方式 線上查閱 JPG 下載
可移式 輕鋼架吊鈎  R-C型 搭配市面上煙霧偵測器 安裝方式 線上查閱
R-T螺絲 冷氣(室內機)安裝方式 線上查閱 JPG 下載 連結至 YouTube
R-T螺絲 壓克力鏡珠安裝方式 線上查閱 JPG 下載 連結至 YouTube
R-T螺絲 天花板及牆面安裝方式  (基本安裝方式) 線上查閱 JPG 下載 連結至 YouTube
R-T螺絲2015年宣傳影片       連結至 YouTube

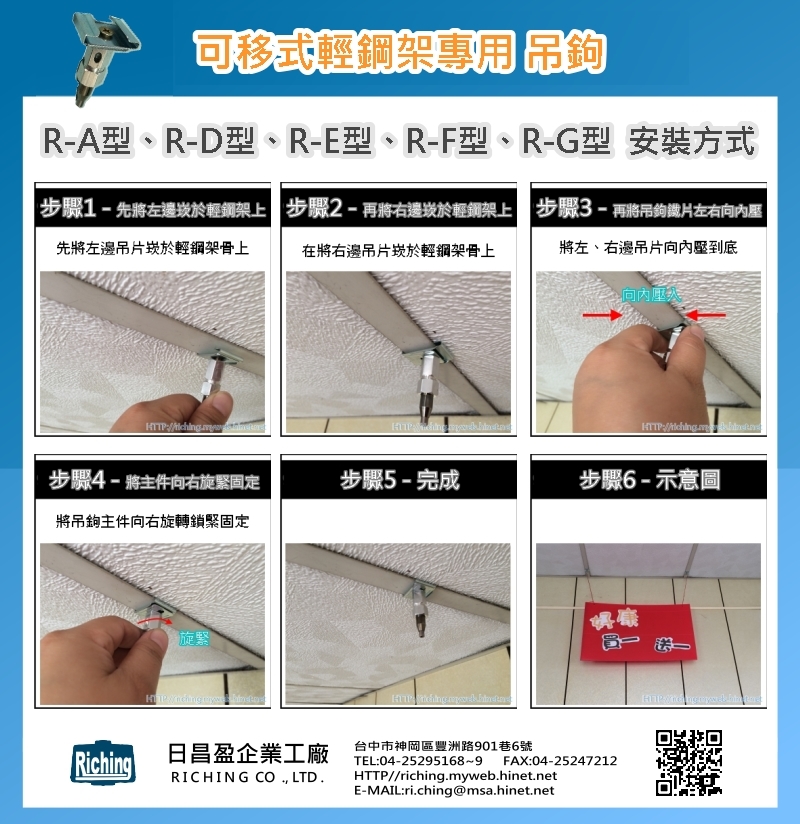

可移式 輕鋼架吊鈎 R-A型、R-D型、R-E型、R-F型、R-G型安裝方式          回上方

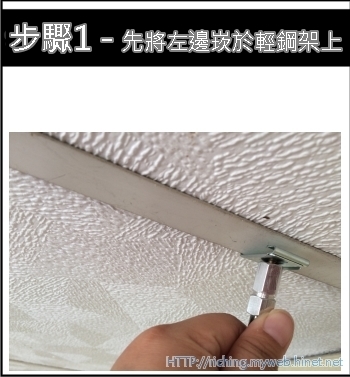

先將左邊吊片崁於輕鋼架骨上

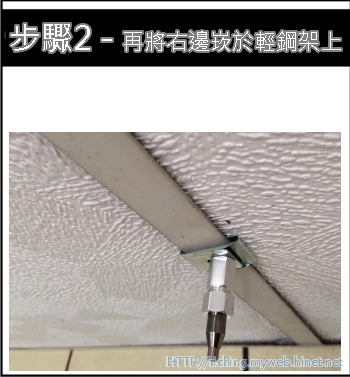

在將右邊吊片崁於輕鋼架骨上

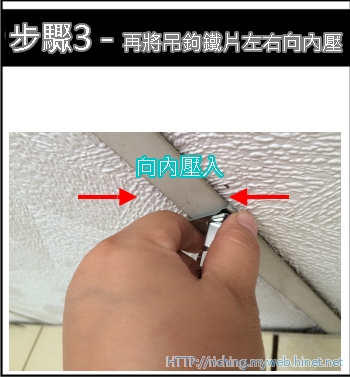

將左、右邊吊片向內壓到底

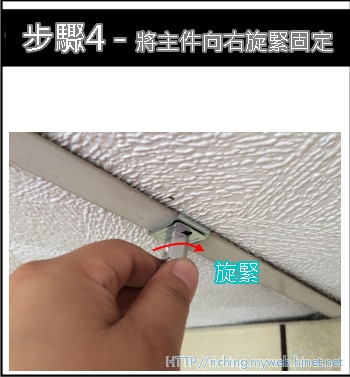

將吊鉤主件向右旋轉鎖緊固定

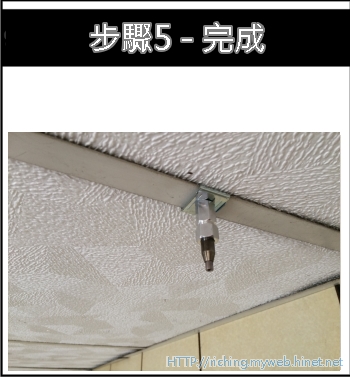

安裝完成

產品安裝示意圖


可移式 輕鋼架吊鈎 R-B型、R-C型 安裝方式                  回上方

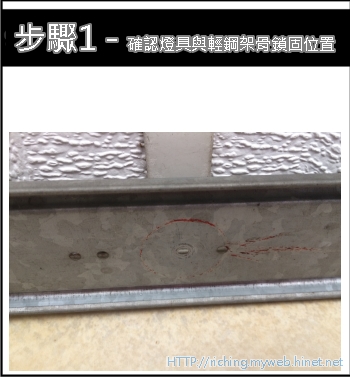

先確認燈具與輕鋼架骨 鎖固孔位置

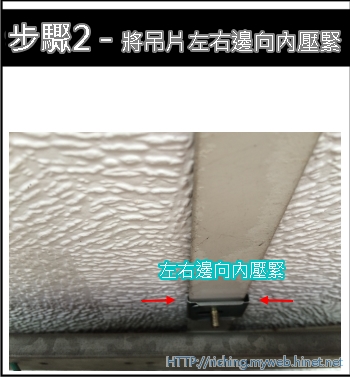

將左、右邊吊片向內壓到底

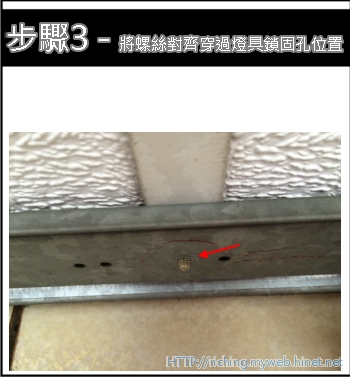

將固定好的螺絲對齊穿過燈具的鎖固孔位置

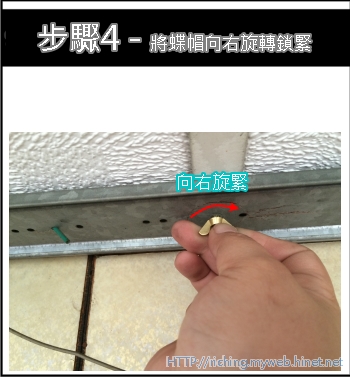

將蝶帽向右旋轉到底鎖緊固定

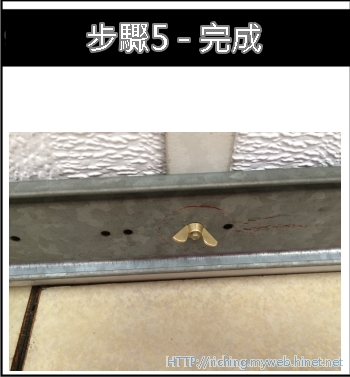

安裝完成

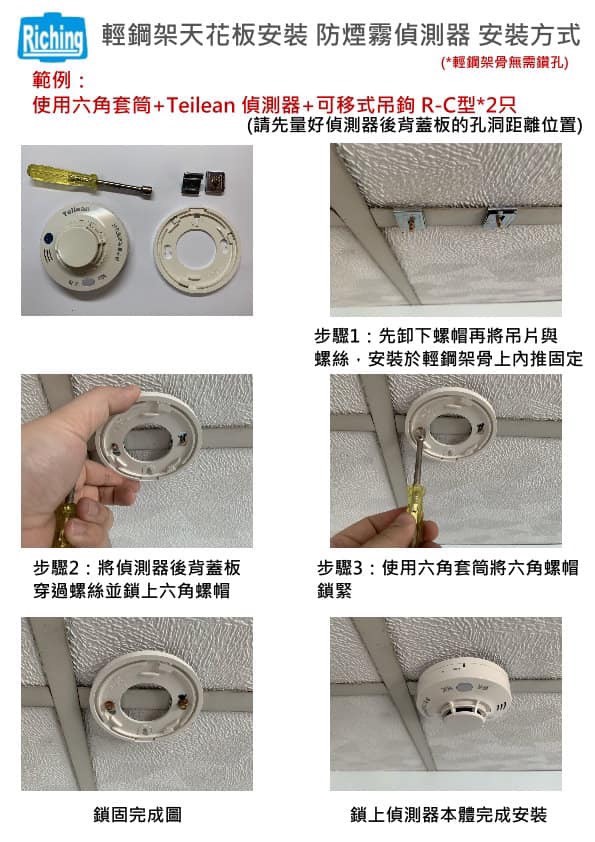

可移式 輕鋼架吊鈎  R-C型 搭配市面上煙霧偵測器               回上方

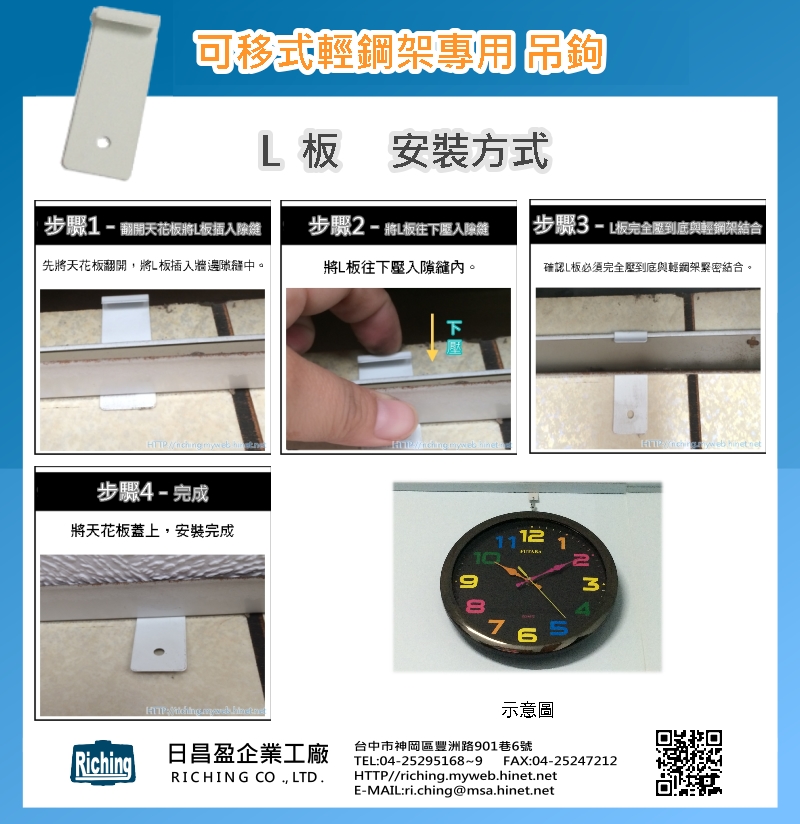

可移式 輕鋼架吊鈎  L板  安裝方式                        回上方

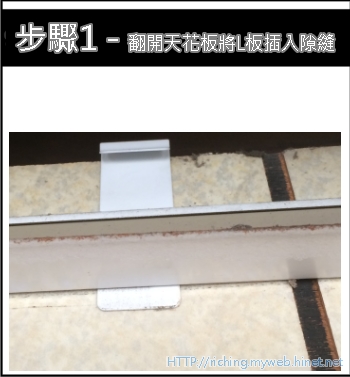

先將天花板翻開,將L板插入牆邊隙縫中。

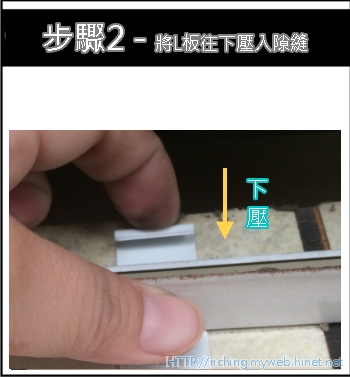

將L板往下壓入隙縫內。

確認L板必須完全壓到底與輕鋼架緊密結合。

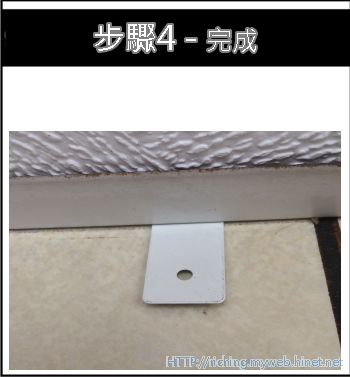

將天花板蓋上,安裝完成

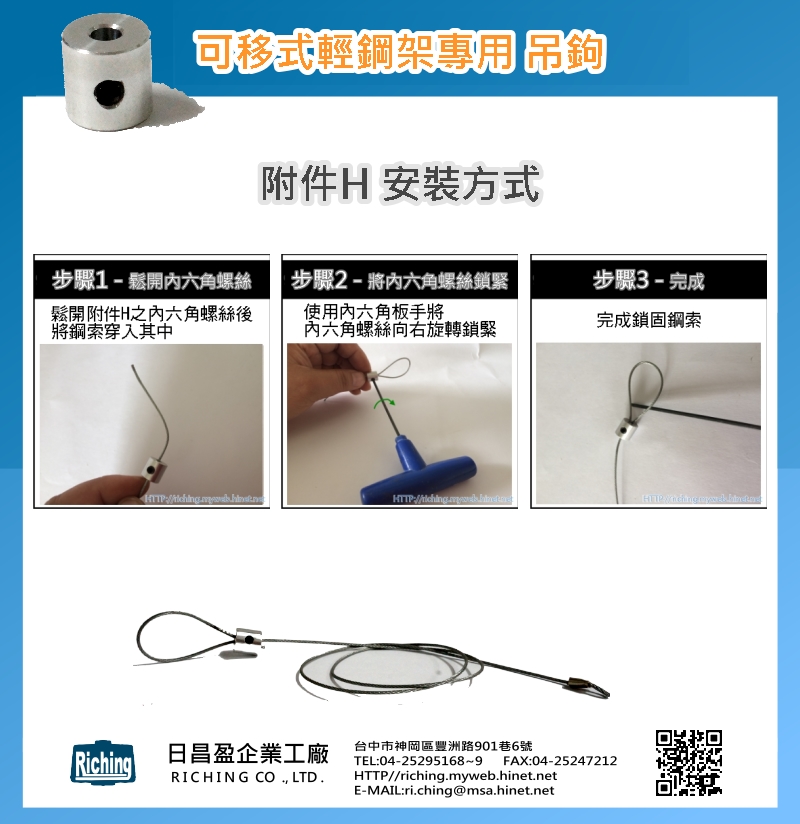

可移式 輕鋼架吊鈎 附件H 安裝方式                     回上方

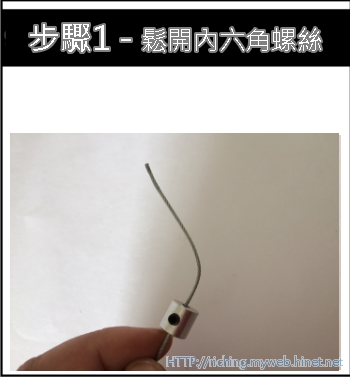

鬆開附件H之內六角螺絲後將鋼索穿入其中

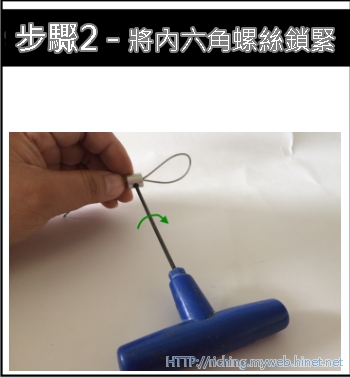

使用內六角板手將內六角螺絲向右旋轉鎖緊

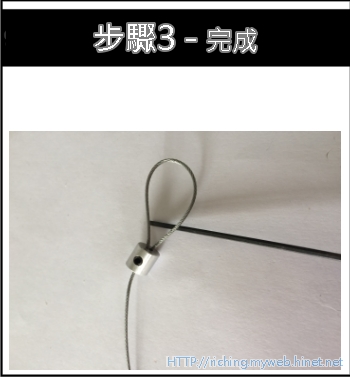

完成鎖固鋼索

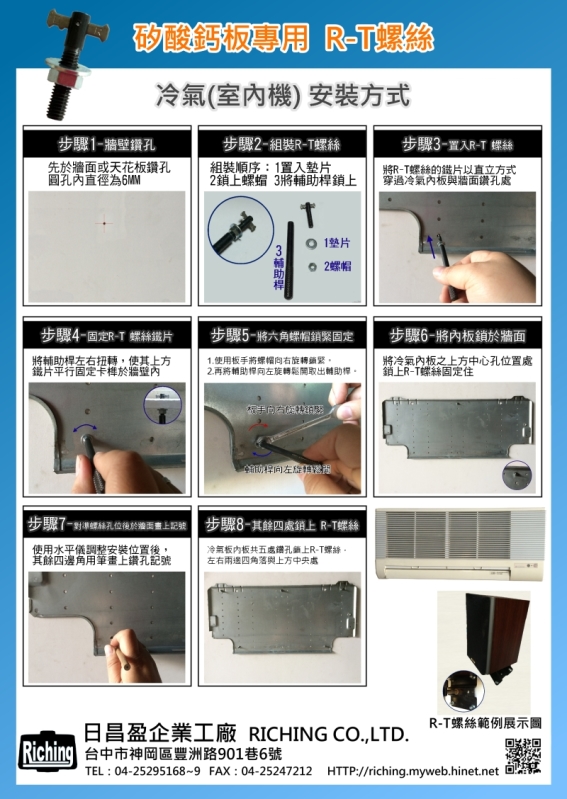

R-T螺絲 冷氣(室內機)安裝方式                               回上方

先於矽酸鈣板牆面或天花板鑽孔。(圓孔內直徑為6mm)

將冷氣室內機內鐵板上方中心處先鎖固R-T螺絲

用水平儀先確認冷氣位置後

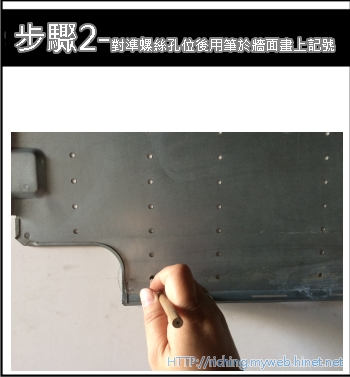

於其他四邊角用筆做鑽孔記號。

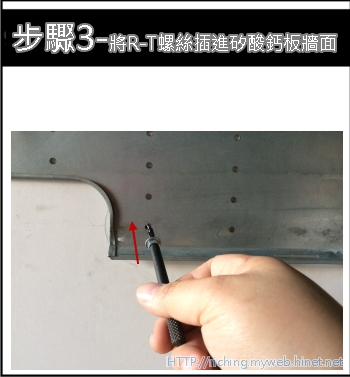

將R-T螺絲的鐵片以直立方式穿過孔內

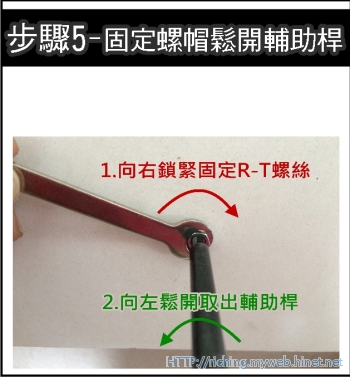

1.使用板手將螺帽向右旋轉鎖緊。

2.再將輔助桿向左旋轉鬆開取出輔助桿。

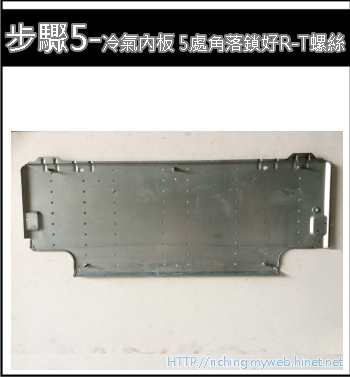

冷氣內板共有五處鎖固R-T螺絲

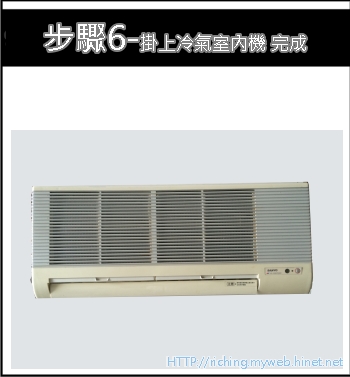

安裝完成

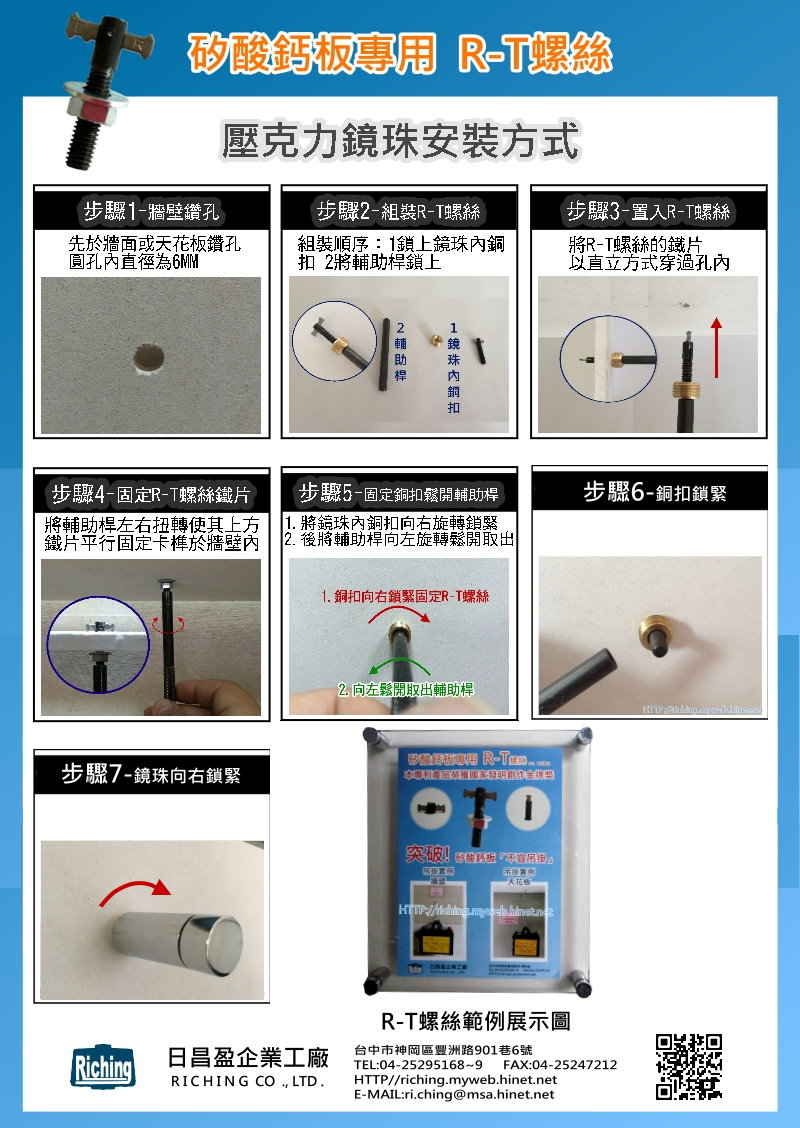

R-T螺絲 壓克力鏡珠安裝方式                                          回上方

先於矽酸鈣板牆面或天花板鑽孔。

(圓孔內直徑為6mm)

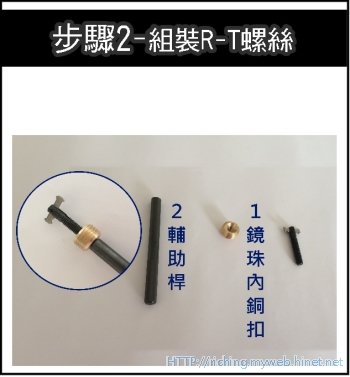

組裝順序:

1.鎖上鏡珠內銅扣。

2.將輔助桿鎖上。

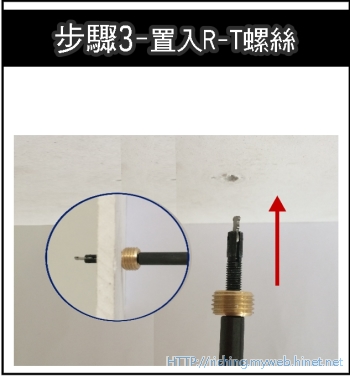

將R-T螺絲的鐵片以直立方式穿過孔內

將輔助桿左右扭轉

使其上方鐵片平行固定卡榫於牆壁內

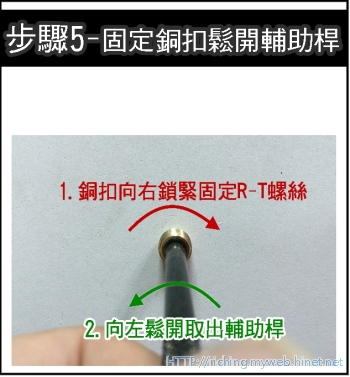

1.將鏡珠內銅扣向右旋轉鎖緊

2.再將輔助桿向左旋轉鬆開取出輔助桿。

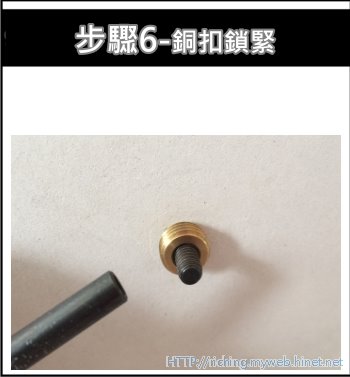

銅扣鎖緊

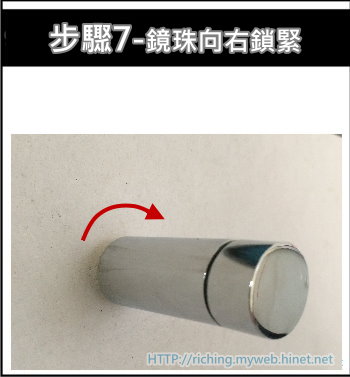

鏡珠向右鎖緊

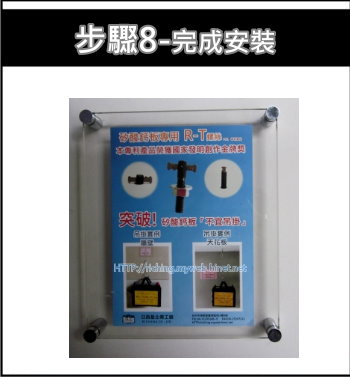

安裝完成

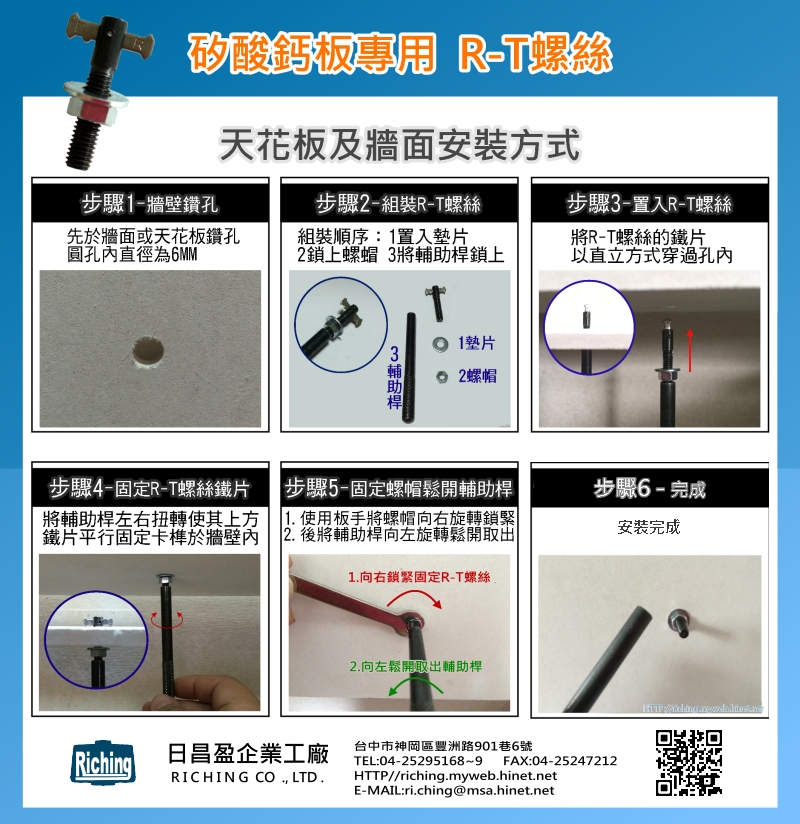

R-T螺絲 花板及牆面安裝方式                                          回上方

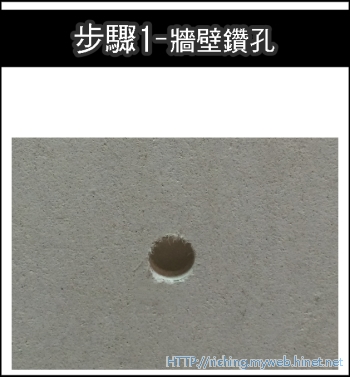

先於矽酸鈣板牆面或天花板鑽孔。

(圓孔內直徑為6mm)

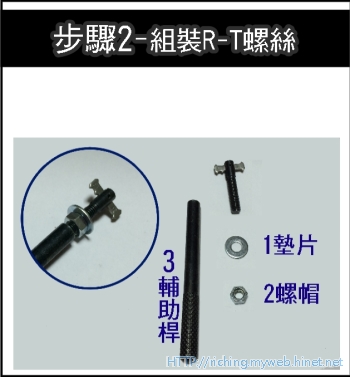

組裝順序:

1.置入墊片。

2.鎖上螺帽。

3.將輔助桿鎖上。

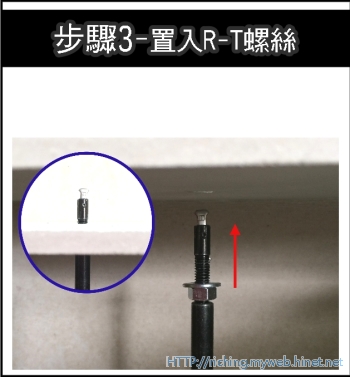

將R-T螺絲的鐵片以直立方式穿過孔內

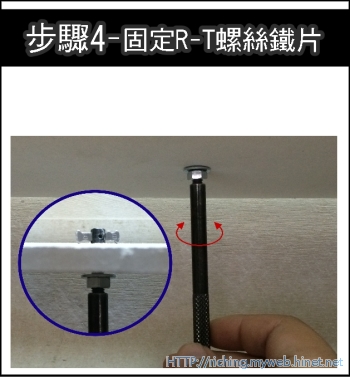

將輔助桿左右扭轉

使其上方鐵片平行固定卡榫於牆壁內

1.使用板手將螺帽向右旋轉鎖緊。

2.再將輔助桿向左旋轉鬆開取出輔助桿。

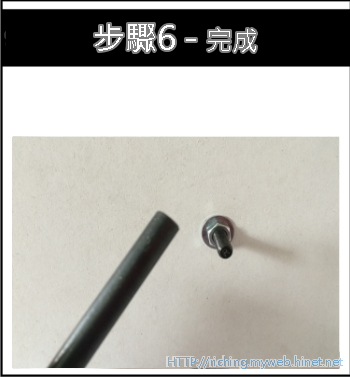

安裝完成



圖片、文字版權所有,請勿任意轉載

日昌盈企業工廠   RICHING CO.,LTD.
